Op de Graafsebaan in Heesch is inmiddels niets meer te zien van de SCAN onderzoeksboring. De afgelopen weken zijn er werkzaamheden verricht om de locatie in de oorspronkelijke staat te herstellen. Het terrein is leeg en het land wordt bewerkt zodat de paarden er binnenkort weer kunnen grazen.

SCAN kijkt terug op een geslaagde boring en een prettige samenwerking met de omwonenden en betrokken partijen uit de regio. De geplande dataverzameling is succesvol uitgevoerd en het team is tevreden. De boring bereikte op 6 december 2024 het diepste punt op 2525 meter. Daar zijn diverse metingen en testen uitgevoerd in 250 miljoen jaar oude zandsteenlagen uit het Trias-tijdperk.

Uitkomsten onderzoek
De uitkomsten van het onderzoek worden binnen nu en een half jaar publiek toegankelijk gemaakt op NLOG.nl. Met alle opgedane kennis kunnen de mogelijkheden van aardwarmte in de regio beter ingeschat worden en zo een bijdrage leveren aan de duurzame warmtetransitie. De onderzoeksuitkomsten kunnen worden gebruikt door gemeenten, provincies en bedrijven om aardwarmte als energiebron in te gaan zetten. SCAN doet alleen onderzoek en zal geen aardwarmteprojecten opstarten. Verder onderzoek moet uitwijzen wat de economische haalbaarheid van toekomstige aardwarmteprojecten in deze regio is.

Op woensdag 12 februari is het diepste punt van de SCAN-boring in De Bilt bereikt op 2043 meter onder NAP.

De boring richt zich primair op de 260 miljoen jaar oude zandsteenlaag van de Formatie van Slochteren. De laag is aangetroffen en blijkt hier een verticale dikte te hebben van 124 meter. De afgelopen dagen is 98 meter boorkern uit deze formatie gehaald. De komende dagen worden in het boorgat metingen uitgevoerd om de eigenschappen van het gesteente vast te stellen. Er wordt bijvoorbeeld bekeken hoeveel water er in de zandsteen zit. Ook in een andere laag, de Hoofdbontzandsteen uit de Trias, zijn zandstenen aangetroffen. Hier is 85 meter boorkern verzameld.

Volgende week start naar verwachting de afbouw van de boortoren, die vervolgens naar de Zuiderkade in Ede gaat voor de vijfde SCAN-onderzoeksboring. Nadat de boortoren weg is zal het onderzoek nog een aantal weken duren. Hiervoor komt een kleinere installatie naar de boorlocatie. Daarmee wordt een productie- en injectietest uitgevoerd waarbij water uit en weer terug de laag in wordt gepompt. Zo wordt vastgesteld hoe makkelijk water door de laag heen kan stromen. Deze doorlatendheid is belangrijk voor de winning van aardwarmte.

Vervolgens wordt de boorlocatie afgebouwd en het terrein teruggebracht naar de oorspronkelijke staat. Alle verzamelde gegevens zullen publiek worden gemaakt.

Aan de Raamdijk in Stad van Gerwen (gemeente Nuenen), start april 2025 een tijdelijke onderzoeksboring naar aardwarmte. Eind januari beginnen de voorbereidende werkzaamheden op locatie. Het doel van dit onderzoek is de potentie van aardwarmte voor deze regio in kaart te brengen. Op deze locatie gaat SCAN met één boring meerdere aardlagen onderzoeken. Aardlagen lopen in de ondergrond vaak ver door. Een boring op een strategisch gekozen locatie, zoals op de Raamdijk, levert informatie op voor een veel groter gebied. Zoals de oostelijke helft van de provincie Noord-Brabant en voor het midden van Limburg.

Vanaf begin april verwachten we te beginnen met de onderzoeksboring, die inclusief testen circa 9 – 10 weken duurt en tot een maximale diepte van ongeveer 1,9 km zal gaan. Vervolgens wordt het terrein hersteld en teruggebracht naar de oorspronkelijke staat.

Kijk voor meer informatie en de meest actuele planning van het aardwarmteonderzoek op de locatiepagina van Stad van Gerwen.



Van eind januari t/m maart wordt er seismisch onderzoek uitgevoerd door SCAN in de buurt van Deurne en regio De Kempen. Dit tijdelijke onderzoek brengt de ondergrond in beeld en geeft inzicht in de aardlagen die hier aanwezig zijn. Aardlagen die mogelijk geschikt zijn voor de winning van aardwarmte.

Hieronder ziet u twee kaartjes waarop de onderzoekslijnen zijn weergegeven. Zowel in Deurne als in De Kempen worden op drie lijnen seismisch onderzoek gedaan, in (een deel van) de gemeente Deurne, Gemert-Bakel, Eersel, Bladel en Oirschot.

Hoe ziet het onderzoek eruit?

Het onderzoek start met werkzaamheden die worden uitgevoerd door landmeters (specialisten in de landmeetkunde). Zij doen het voorbereidende werk. Vervolgens plaatst een landbouwtractor, met daarop een kleine boorinstallatie, seismische ladingen op 10 tot 34 meter diepte. Geofoons (grondmicrofoons) worden in de grond, aan het aardoppervlak, geplaatst. Daarna worden één voor één de seismische ladingen ontstoken. Geluidsgolven worden daardoor de ondergrond ingestuurd en kaatsen terug op de onderliggende aardlagen. De geofoons vangen vervolgens de teruggekaatste geluidsgolven op aan het aardoppervlak. Smart Seismic Solution (S³) en Rossingh Geophysics voeren het werk uit in opdracht van SCAN.

Bekijk hier de video over seismisch onderzoek.

Wat merkt u hiervan?

Gedurende het seismisch onderzoek kunnen de directe omwonenden een deel van de hierboven genoemde activiteiten zien. Bij het ontsteken van de seismische ladingen kan, met name dicht bij het onderzoek, een doffe plof te horen of trillingen te voelen zijn. Soms komt het voor dat trillingen sterker zijn. Dat is afhankelijk van de lokale aardlagen.

Wanneer vindt het onderzoek plaats?

De werkzaamheden vinden overdag plaats, het ontsteken van de seismische ladingen kan eventueel ook in de avonduren plaatsvinden (tussen 20:00 en 23:00 uur). Dan is er namelijk minder omgevingsgeluid en hoe stiller de omgeving, hoe hoger de kwaliteit van het onderzoek. Voor Deurne en Kempen wordt hier niet vanuit gegaan. Het uitzetten van de geofoons en het werk met de landbouwtractor duren enkele dagdelen. Het ontsteken van de seismische ladingen (eén voor één) en het netjes achterlaten van het gat duurt enkele minuten.

Lees hier de veelgestelde vragen over seismisch onderzoek.

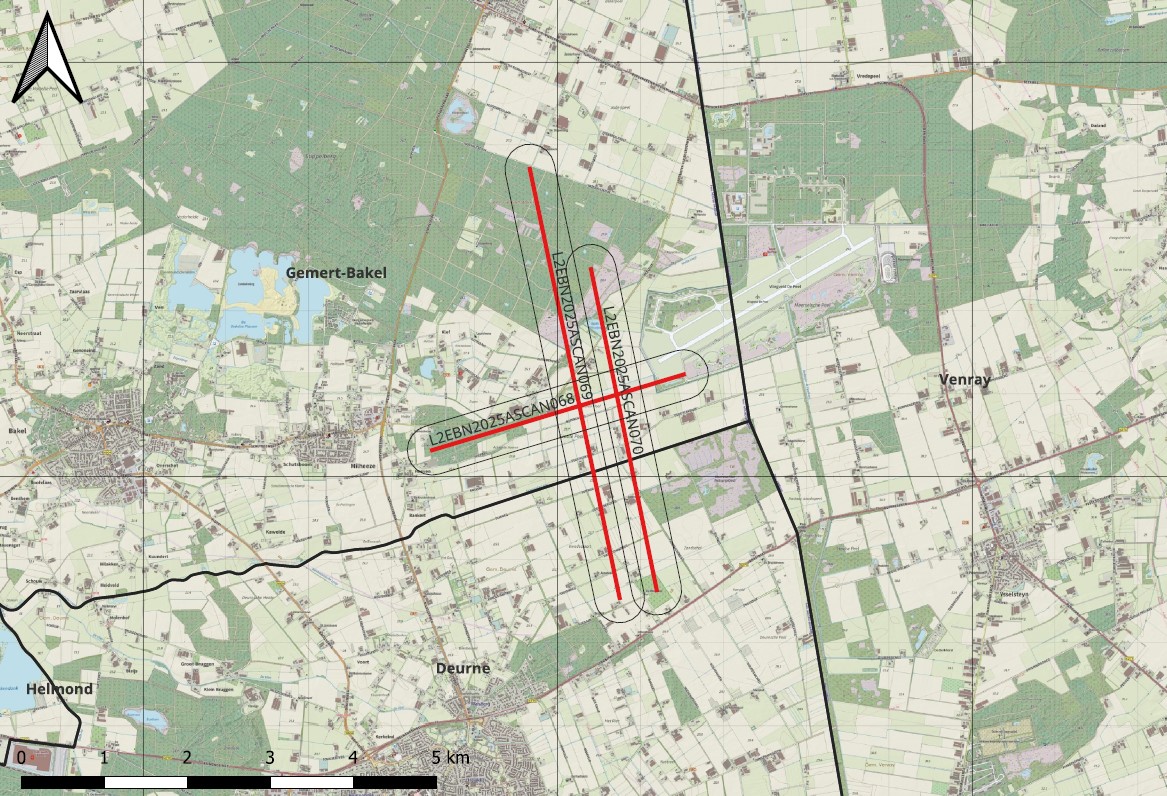

Kaart Deurne

Kaart De Kempen

Namen en lengte van de onderzoeklijnen

L2EBN2025ASCAN068: 3165 m.
L2EBN2025ASCAN069: 5283 m.
L2EBN2025ASCAN070: 3949 m.
L2EBN2025ASCAN071: 5120 m.
L2EBN2025ASCAN072: 5968 m.
L2EBN2025ASCAN073: 4797 m.

Toelichting headerfoto: Aan het aardoppervlak, in ondiepe kuilen, worden grondmicrofoons geplaatst.
