Wat is 2D seismisch onderzoek?

Door middel van seismisch onderzoek wordt met geluidsgolven de diepe ondergrond in beeld gebracht. Die geluidsgolven worden op of net onder het maaiveld opgewekt. De weerkaatsing van de geluidsgolven op de onderliggende aardlagen geeft inzicht in de opbouw van de verschillende aardlagen en op welke diepte die liggen. De weerkaatste geluidsgolven worden opgevangen met grondmicrofoons (geofoons) aan het aardoppervlak.

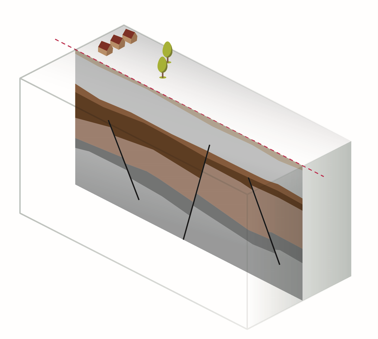

Een veelvoorkomende manier van seismisch onderzoek is 2D (tweedimensionaal) onderzoek. Hierbij worden geluidsgolven langs een bijna rechte lijn, over een lengte van enkele tot tientallen kilometers, de grond in gestuurd. Zo ontstaat er een beeld van de dwarsdoorsnede van de ondergrond langs die lijn (zie onderstaande afbeelding). Hoe de ondergrond eruitziet verder weg van de dwarsdoorsnee is niet bekend. Er kan wel een redelijke inschatting van gemaakt worden (maar hoe verder weg, hoe onbetrouwbaarder de inschatting).

Het beste is deze 2D techniek te vergelijken met het doormidden snijden van een taart. Je ziet de verschillende lagen op die doorsnede.
